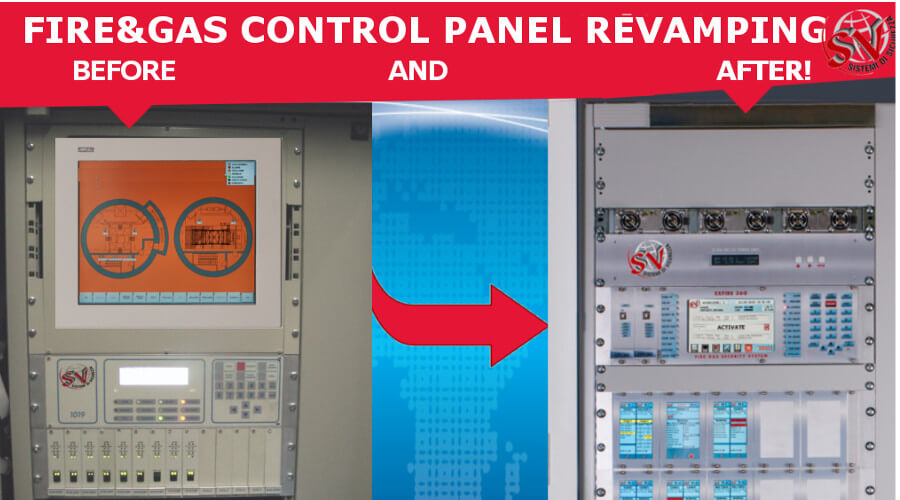

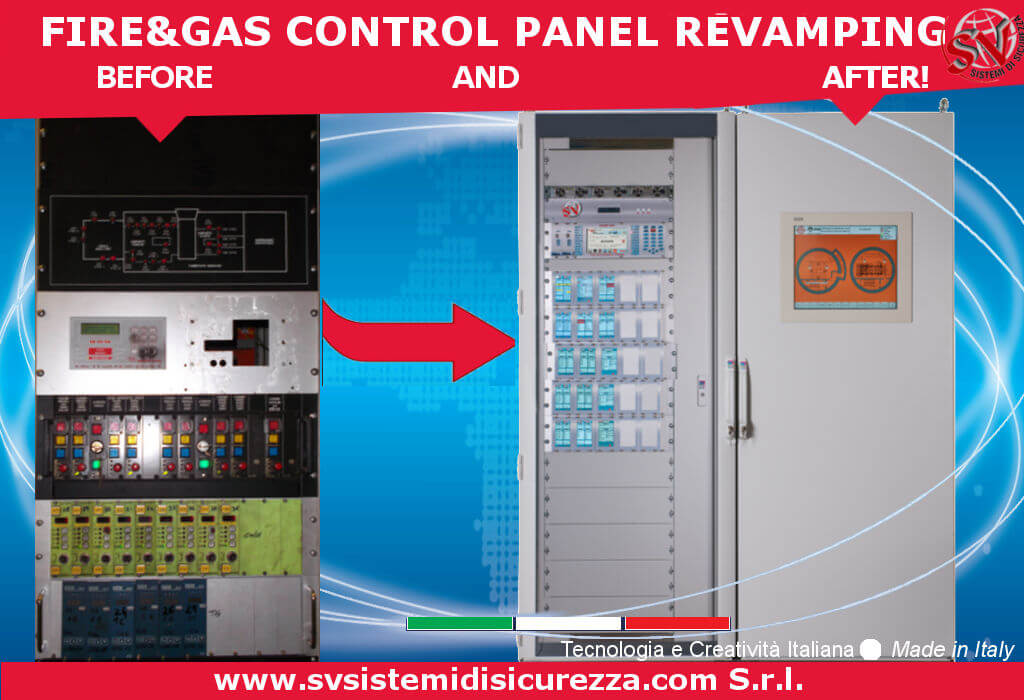

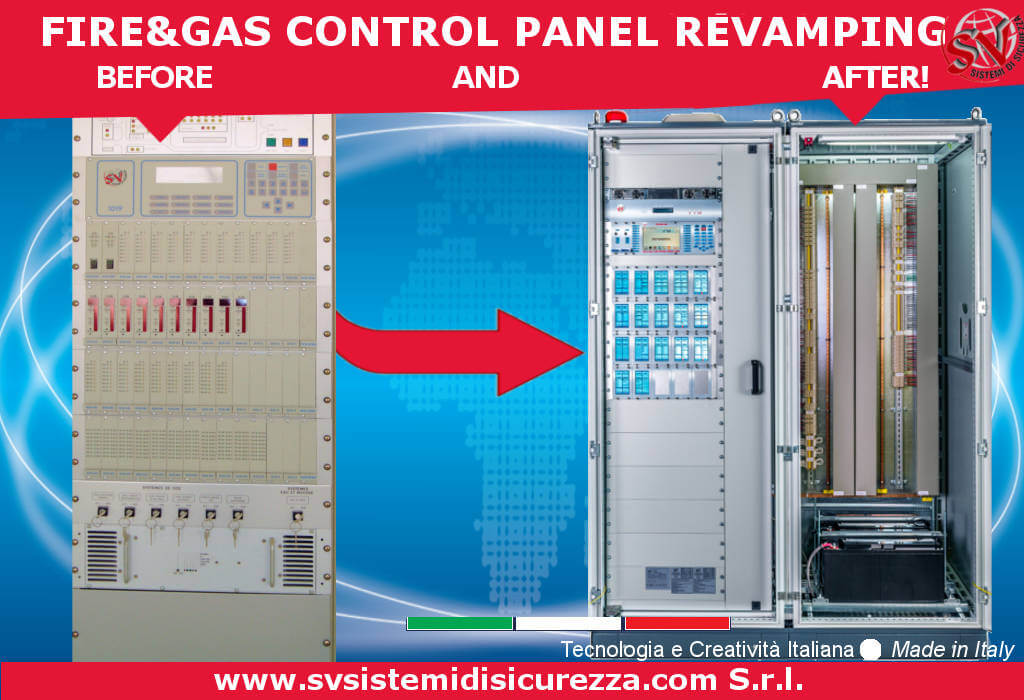

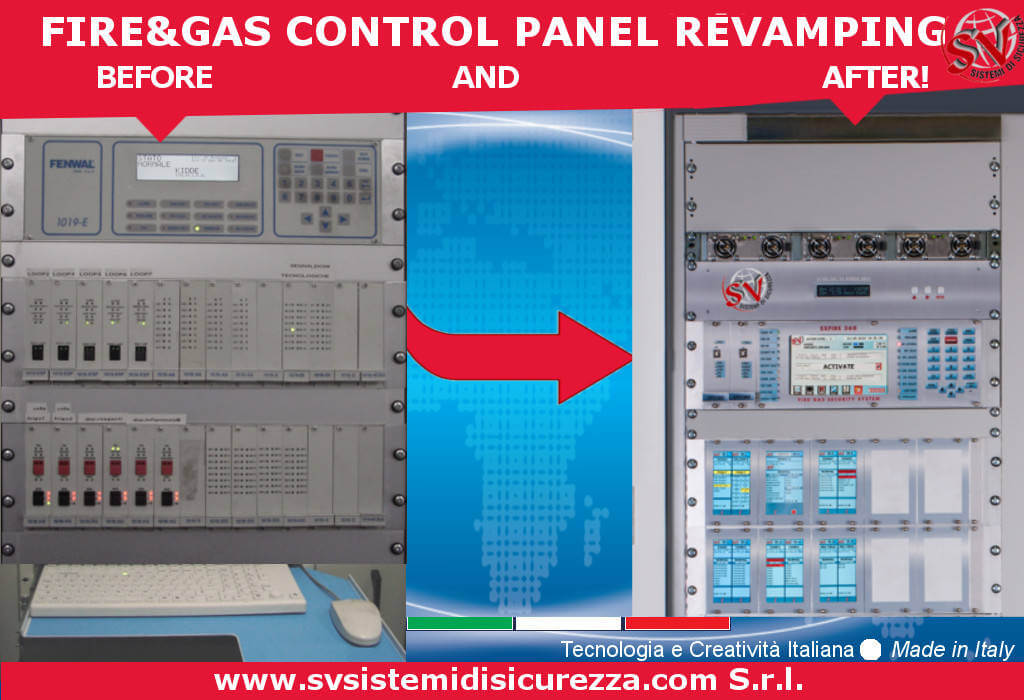

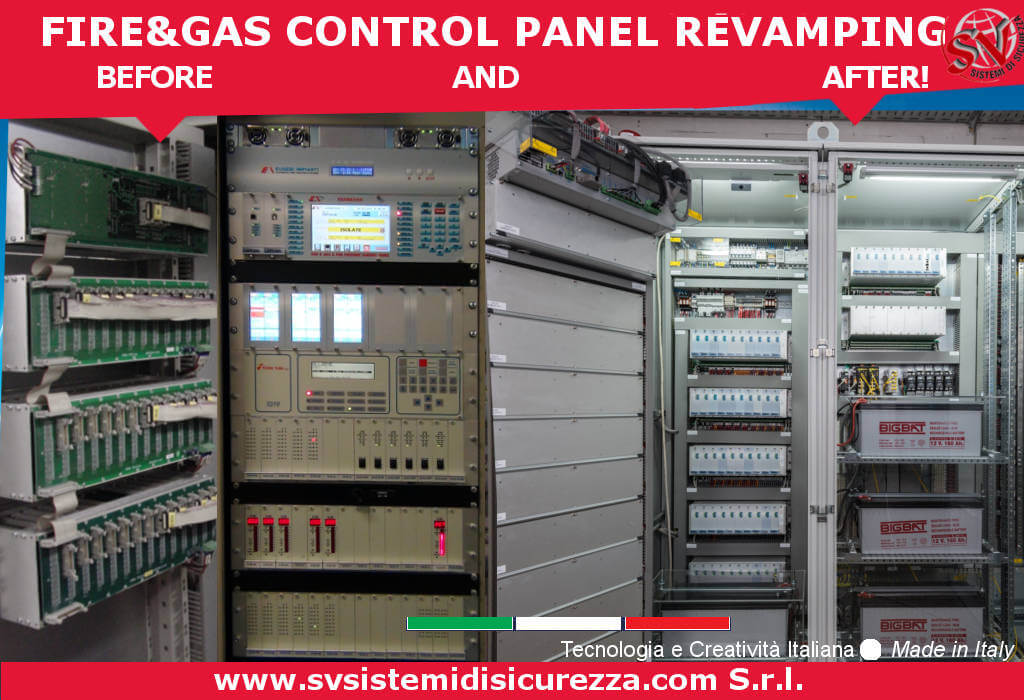

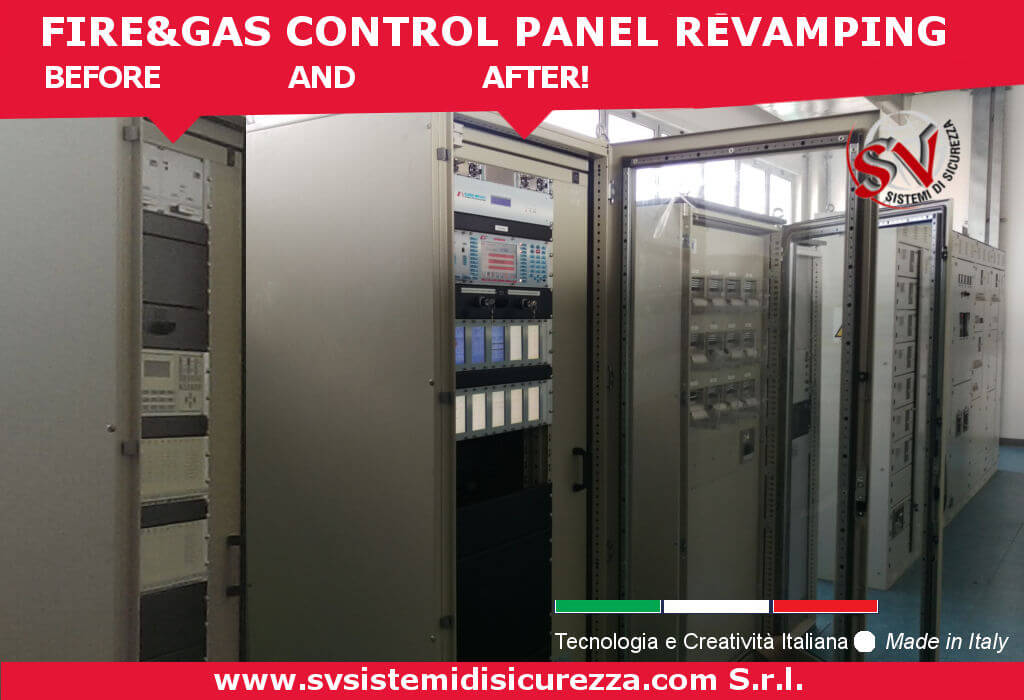

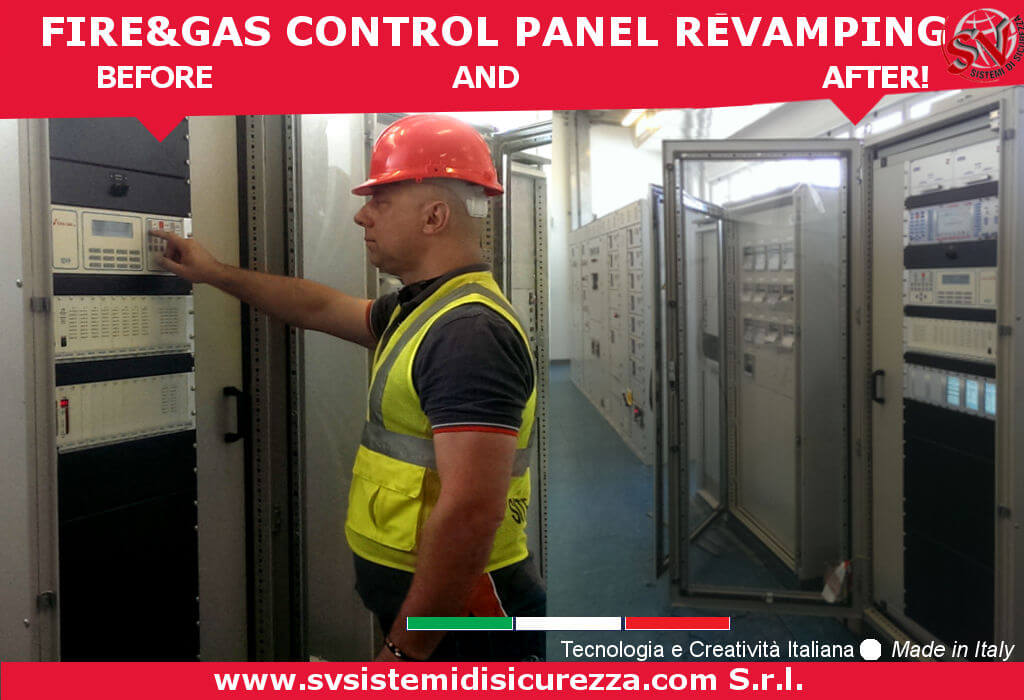

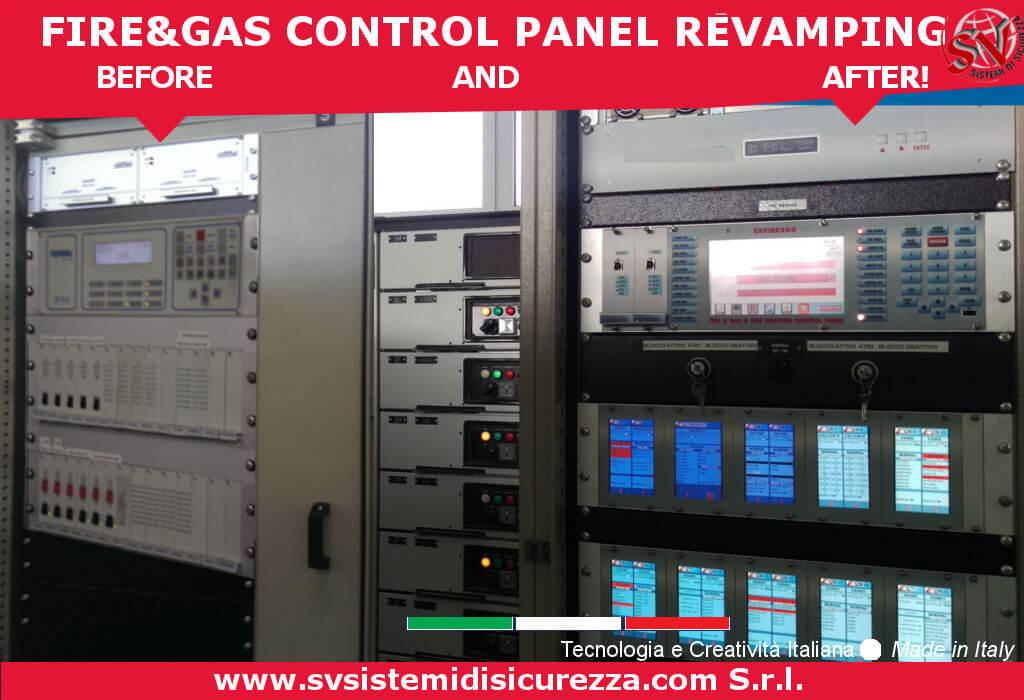

Rénovation de l’unité de contrôle des gaz d’incendie
Rénovation de l’unité de contrôle des gaz d’incendie
Solutions et excellence tout italien!
Nous présentons les principaux services de rénovation des unités de contrôle des gaz d’incendie avec l’unité de contrôle EXFIRE360 pour les systèmes d’incendie et d’extinction, des solutions centralisées uniques en Italie à l’étranger, des armoires spéciales avec des circuits électroniques complexes pour répondre aux besoins du client avec ingénierie, systèmes de conception, logiciels conversion, effets de causes logiques, montage de démarrage sur le terrain par le client!
EXIGENCES STANDARD POUR la rénovation de l’unité de contrôle des gaz d’incendie
Les fonctions fondamentales d’un système de détection et de contrôle d’incendie relèvent du domaine d’application de la norme européenne EN 54-1; Cela délimite clairement l’échange d’informations entre les fonctions et les réglementations de référence pour chacune d’elles (listées ci-dessous). Les exigences optionnelles sont fondamentales, souvent les limites des fabricants avec peu d’exigences sont mises en évidence dans les certificats délivrés par les organismes compétents «Certification des produits» ( il s’agit souvent de SAVE ).
Pour comprendre le concept, considérez simplement que:
– La norme EN54-2 fournit 12 exigences facultatives, mais NON OBLIGATOIRES,
– La norme EN12094-1 fournit 13 exigences optionnelles, mais NON OBLIGATOIRES.
– Pour avoir le certificat standard du produit, les exigences optionnelles ne sont pas nécessaires, les «quelques» obligatoires que fournit la norme sont SUFFISANTES.
Le système nécessite-t-il l’application des exigences optionnelles des normes EN54-2 et EN12094-1? Vérifions-le!
Il convient de mentionner que «la loi n’admet pas l’ignorance»; il faut s’assurer que le système d’extinction d’incendie vendu avec les unités de contrôle et de commande insérées à l’intérieur répond aux exigences facultatives obligatoires pour répondre aux exigences de l’application sur le terrain. Cette déclaration a une signification particulière, si l’on considère les coûts des exigences optionnelles que certaines entreprises (y compris SV Sistemi di Sicurezza) ont délibérément supportées; pour cette raison, avoir la certification EN54-2 n’est pas exhaustive pour répondre à toutes les exigences que le système appelle pour le Revamping, le client doit demander la certification du produit et en détail les exigences acquises écrites par l’organisme sur le certificat, alors seulement il sera possible de comprendre si le produit vendu est apte à un Revamping.
Pour effectuer une rénovation des usines de gaz d’incendie, y compris toutes les responsabilités «criminelles», TOUTES les exigences sont obligatoires; Terminer la refonte et ne pas être en mesure de livrer l’enveloppe documentaire et de certification appropriée au client EST UNE ERREUR INOUBLIABLE. Souvenons-nous que ces systèmes sont utilisés pour prévenir et sauver des structures / personnes.
Au cours des 10 dernières années, de nombreuses marques de systèmes d’alarme incendie ont été mises en service par divers clients à travers le monde, dont beaucoup n’ont plus de service ni de pièces de rechange.
Sv Sistemi di Sicurezza a mis en place un système testé et certifié pour effectuer le réaménagement des centres d’incendie sur tous les systèmes d’extinction d’incendie de différentes marques. En plus d’avoir la capacité et l’expertise technique, SV est capable de recréer à partir de la source toute la documentation nécessaire pour mener à bien l’ingénierie, rapportant le système tel qu’il a été conçu.
EN 54-2 + A1 (Panel Control and Signalaction)
Liste des fonctions optionnelles avec exigences
7.8 Sortie vers les dispositifs d’alarme incendie
7.9 Sortie vers l’équipement de routage d’alarme incendie
7.10 Sortie vers l’équipement de protection incendie
7.11 Retard vers les sorties
7.12 Détection de co-incidence
7.13 Compteur d’alarme
8.3 Signaux de défaut des points
8.9 Sortie vers l’équipement de routage d’avertissement de défaut
9.5 Désactivation des points adressables
10 Test condition
11 Interface d’entrée / sortie normalisée
12.5 CIE contenu dans plus d’un boîtier
EN 54-4 + A1 + A2 (bloc d’alimentation de l’appareil)
EN 12094-1
Liste des fonctions optionnelles avec exigences
4.17 Retard du signal d’extinction
4.18 Signal représentant le flux d’agent extincteur
4.19 Surveillance de l’état des composants
4.20 Dispositif d’arrêt d’ urgence 4.22 Déclenchement de l’inondation secondaire
4.23 Mode manuel uniquement
4.24 Signaux de déclenchement aux équipements dans le système
4.25 Signaux d’extinction aux bouteilles de rechange
4.26 Déclenchement de équipement extérieur au système
4.27 Dispositif d’arrêt d’ urgence 4.28 Contrôle du temps de déclenchement
4.29 Libération de l’agent d’extinction pour les zones sélectionnées
4.30 Activation des dispositifs d’alarme avec différents signaux EN 60079-29-1
ANALYSE TECHNIQUE DE LA SOLUTION AVEC CENTRAL EXFIRE360
Les fonctions de base d’un système de détection et de contrôle d’incendie des systèmes d’extinction automatique d’incendie relèvent de la norme européenne EN 54-1, décrit clairement l’échange d’informations entre les fonctions et les normes de référence pour chacune d’elles.
Le système en question fournit les fonctions illustrées à la figure 1.
Pour obtenir le certificat, les activités suivantes doivent être appliquées:
Conception technique
L’ingénierie consiste en l’élaboration de la documentation listée ci-dessous, à partir de la base des documents de projet mis à jour fournis par le client final.
- Schémas de câblage du panneau d’alarme incendie et de détection
- Dessins dimensionnels du panneau d’alarme et de détection d’incendie

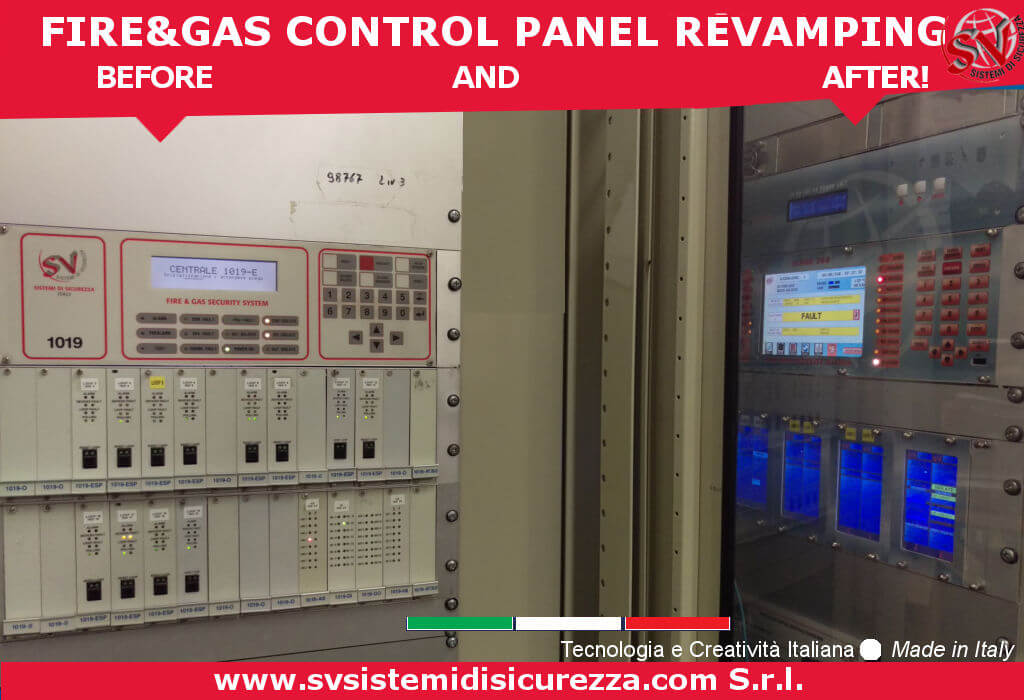

Conversion de la programmation existante de 1019 panneaux de contrôle
Sur la base de la programmation actuellement en fonctionnement dans la centrale incendie (vérifier la disponibilité de celle-ci par le client final), une conversion logicielle sera effectuée sans modifier en aucune façon les balises et logiques existantes mais se limitant à adapter le types de tableaux et numéros d’entrée et de sortie associés. À la fin de la rénovation des installations de lutte contre l’incendie, il est conseillé d’effectuer un test général avec les responsables qui suivent les activités de lutte contre l’incendie.
Préparation du matériel dans nos laboratoires
Pour optimiser et minimiser les temps d’installation prévus sur le terrain, la centrale EXFIRE360 sera préconfigurée dans nos laboratoires. Les principales opérations qui seront réalisées sont les suivantes:
- Assemblage du panier CPU avec EXBUSCPU et carte EXMASTERLCD;
- Chargement de la programmation précédemment effectuée dans les CPU
- Assemblage de paniers de cartes E / S avec carte EXCANBUS et cartes E / S
- Assemblage des paniers d’affichage des cartes avec carte EXBUSFR et EXMODLCD;
- Programmation d’affichages avec graphiques et tags basés sur la programmation précédemment implémentée.
Montage et câblage de l’unité de commande chez le client final
Montage et câblage réalisés par le client final, réalisés par du personnel spécialisé équipé de systèmes de sécurité SV.
